三菱螯合树脂DIAION CR11规格参数

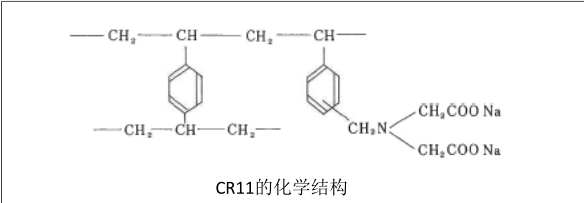

CR11的化学结构：

骨架为苯乙烯与二乙烯苯的共聚合物，活性基团为亚氨基二乙酸。

CR11的选择性：

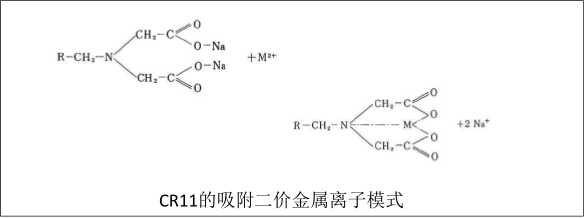

因与金属离子形成螯合键，和强酸性以及弱酸性阳离子交换树脂相比，选择性更高。CR11对二价金属离子的选择性高，所以可以应用于一价离子和二价离子的分离。

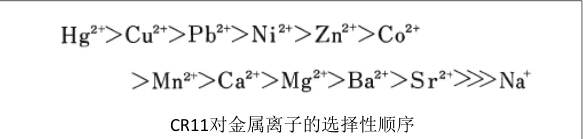

CR11对金属离子的选择性顺序

CR11的物理性质：

1）外观：淡黄白色不透明球状颗粒

2）湿视密度：745g/L（参考值）

3）水分：55 – 65%

4）粒度：1180 – 355μm，＜355μm：不大于2%

5）有效粒径：0.35 – 0.55mm

6）均一系数：不大于1.6

7）最高使用温度：Na型：120℃，H型：80℃

CR11的化学性质：

1）活性基团：活性基团为亚氨基二乙酸，出厂型态为Na型

2）交换容量：Cu 2+ ：≥0.5mmol/mL-R-Na （pH4.5）

3）有效pH范围：大约 1 – 5 （对象离子不同，有效pH范围就会不同）

4）稳定性：对酸、碱、有机溶剂稳定。Na型比H型更稳定。

CR11的性能及使用方法：

1）体积变化：

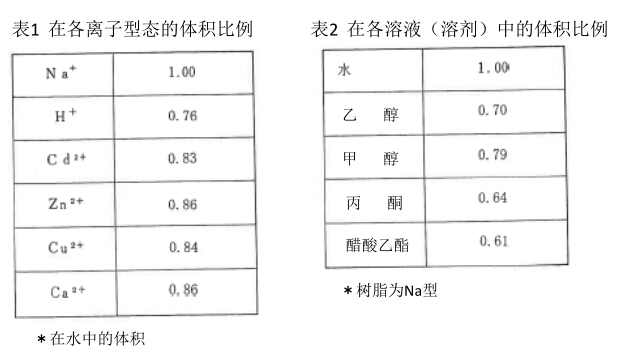

CR11根据其离子型态及溶液种类，树脂体积就会不同。表1及表2说明离子型态和溶液种类对树脂体积的影响。

2）溶液pH的影响：
CR11与金属离子形成螯合键时，会受到溶液pH的影响。

从图1可见，CR11在pH值2-5或更高时发挥高吸附率。其有效pH范围，对象离子不同，就会不同。因此，使用CR11时，要将溶液pH适当调整。金属离子，在高pH条件下会变成氢氧化物而沉淀。所以对象金属离子的沉淀方面也要注意。

3）再生例：
吸附各种金属离子的CR11的再生实验结果，请见图11～图14。从图可见，通过使用1–4N的HCl或H 2 SO 4 ，能把CR11再生。对Ca 2+ 等碱土金属，应该用HCl（因与硫酸形成硫酸盐而会发生沉淀），对于重金属，使用H 2 SO 4时再生效率高些。

Hg 2+ 以及3价离子（比如Cr 3+ 、Fe 3+ ），因对于CR11的选择性非常高，所以要浓度较高的H 2 SO 4 进行再生。
关于再生难度较高的Hg 2+ ，作为再生液使用树脂体积3倍量的NH4Cl（5%）- NH3（28%）混合液进行再生时能得到很好的效果。而且从再生废液中，通过蒸发干燥，可以回收金属状Hg。（专利申请中）再生CR11时，根据对象离子的不同，需要选择适当的再生剂。

4）使用CR11时的注意事项：
用CR11而处理含金属离子的溶液时，要注意下述的事项。
- 被处理溶液含有的金属离子种类
- 要吸附的金属离子种类
- 预处理（要吸附的金属浓度过高时）
- 被处理溶液的pH值
- 树脂的pH值
- 通液流速等
5）其他：
- 如果溶液含有非对象的1价离子（Na + 、K + 等），对象离子的交换容量就会受影响，除去效率、回收率也会变动。
- 对象金属离子浓度过高时，如果直接用树脂吸附，每处理周期的处理量就会减少，从而再生频度和再生剂耗量会增加。为了避免这种情况，对溶液（原液）要进行预处理，而降低对象金属离子浓度。
- CR11在Na型或NH 4 型的状态使用时，物理及化学稳定性较高，而且与H型相比，螯合键的形成速度也高些。但在Na型的状态进行处理时，树脂层内部的pH值很高，因此在树脂层中会发生沉淀而影响通液性（流速、压差等）。出现这种问题时，采用H型树脂，用NaOH来调整树脂层内的pH，把它与溶液的pH值尽量一致。
- 流速，一般SV=20～40。（SV=1：1小时的通液量=树脂体积）

武汉蓝膜隶属于深圳蓝膜水处理，是深圳蓝膜水处理位于武汉地区的分公司，也是一家专业水处理耗材厂家，同时也负责武汉地区水处理耗材销售及安装业务，其销售产品均是原装正品，品牌仓库直发，杜绝假货，请放心采购。

本文由武汉蓝膜(https://www.whlanmo.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
