杜邦MB 40 HB超滤膜系统运行压力异常波动，如果处理不及时，可能从工况问题演变为膜损伤。压力骤变产生的水锤效应会冲击Multibore膜丝结构，造成肉眼难查的微裂纹。这些微裂纹在后续运行中逐步扩展，最终表现为断丝或产水浊度升高。杜邦原规定压力变化速率不得超过0.5 bar/s，任何超出限值的操作都会增加膜丝破损风险。

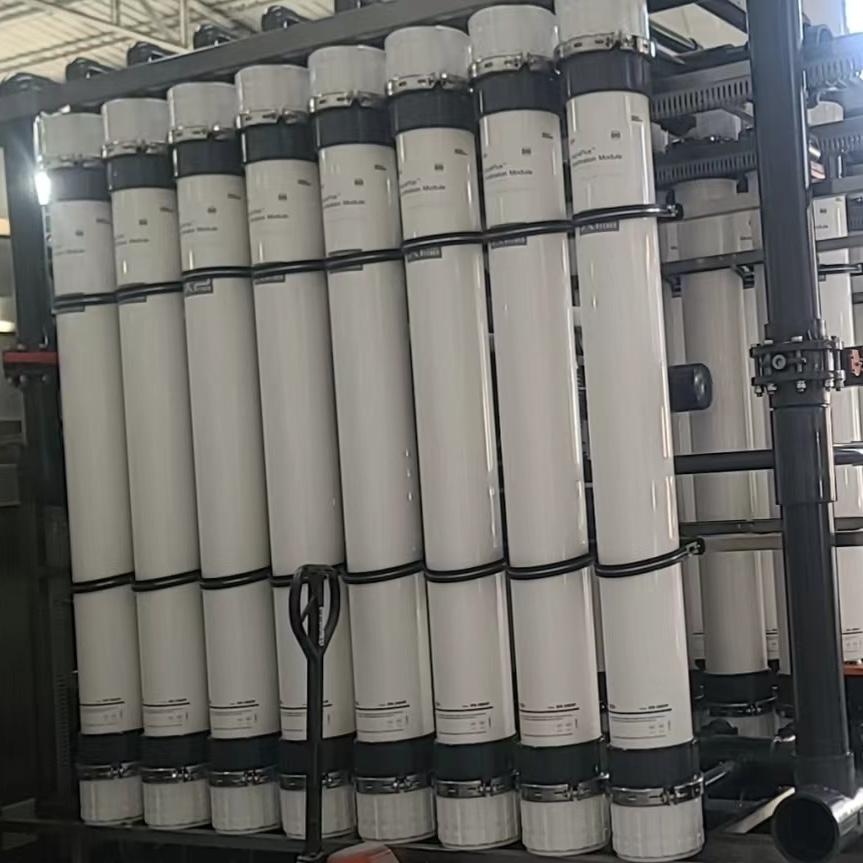

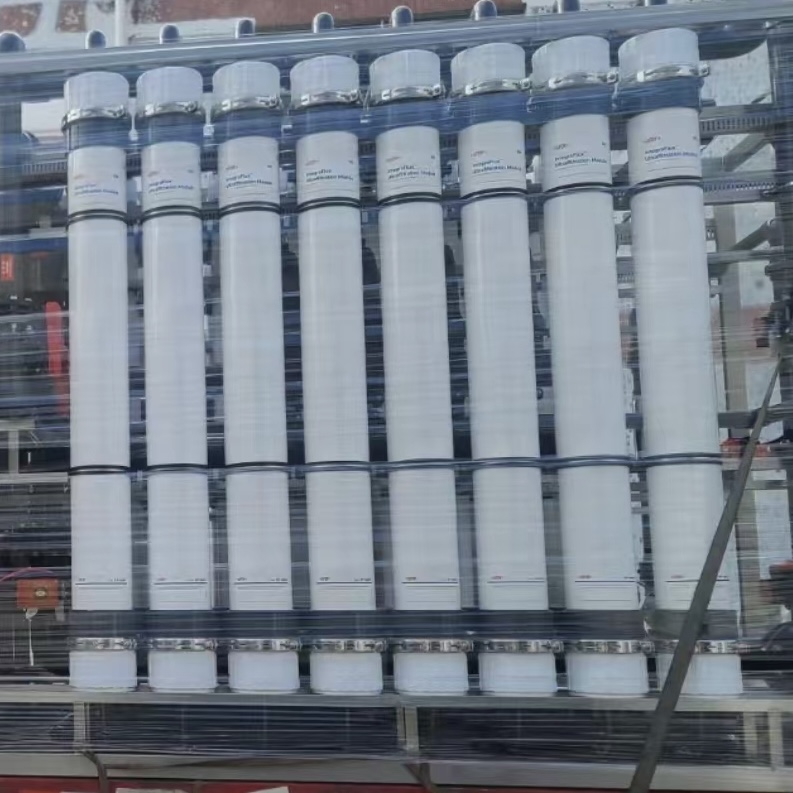

一、压力波动对超滤膜造成的危害
压力小幅波动看似不影响生产，长期累积会引发多重故障，危害远超常规轻微污堵。
1. 结构损伤：频繁压力骤变会突破0.5bar/s的安全限值，持续冲击膜丝与端盖粘接部位，诱发脱胶、渗漏隐患。
2. 水锤效应：水锤效应会扰动膜壳内部水流，造成膜丝受力不均，出现微裂纹、局部破损，导致出水水质浑浊。
3. 工况失衡：工况持续失衡会加重浓差极化，污染物反复压实堆积，造成压差持续上涨。常规清洗难以恢复通量，因为污染物已经被反复压实，形成了致密污染层，常规清洗手段无法有效剥离。
二、杜邦MB 40 HB超滤膜在过滤和反洗的压力窗口不同
过滤阶段：典型跨膜压差为0.1-0.6 bar，最大不可突破1.5 bar。过滤阶段是正常产水过程，压力相对较低。
反洗阶段：典型跨膜压差为0.3-2.0 bar，瞬时最大严禁超过3.0 bar。反洗阶段是用反向水流冲洗膜面污染物，压力本身比过滤阶段高。
特别注意：两个阶段的压力窗口不同，意味着判断压力是否异常时，不能用一个统一的标准来衡量，必须分阶段判断。
排查逻辑
压力异常出现在哪个阶段，决定了排查方向：
①如果波动出现在过滤阶段，重点排查进水水质和膜面污染。因为过滤阶段的压力异常通常与进水悬浮物升高或膜面污染积累有关。
②如果波动出现在反洗阶段，则优先检查反洗泵运行状态和阀门切换时序。因为反洗阶段的压力异常通常与设备动作有关，比如泵的气蚀、阀门的启闭速度过快或切换时序不对。
三、排查膜面污染
污染类型不同，压力波动的表现形式也不同。排查膜面污染时，可以通过跨膜压差的上涨规律和反洗排水的状态来判断污染属于哪一类。
生物黏泥污染：特征是跨膜压差短时间内骤涨，反洗水发黏、有异味。对应的清洗方案是碱洗加次氯酸钠组合，氢氧化钠调pH至11-12，循环浸泡1小时杀灭生物膜。特别强调严禁先酸洗，因为酸性药剂会使生物污垢固化，反而更难去除。
无机结垢污染：特征是跨膜压差匀速上涨，反洗排水无明显浑浊。高硬度水源容易析出碳酸钙垢体，对应的清洗方案是柠檬酸酸洗，pH控制在2-3，浸泡90分钟溶解沉积物，清洗后还要充分漂洗药剂残留。
四、排查进水水质
杜邦MB 40 HB的膜丝公称孔径为0.02μm，对进水中的悬浮物、胶体和藻类极为敏感。当原水水质突然恶化时，膜面污染层快速形成，水分子透过阻力增大，表现为TMP短时间内明显上涨。
若压力波动伴随产水通量同步下降，且反洗排水浑浊，基本可判定为胶体或悬浮物污染。此时的处理思路不是反复调整压力，而是从源头削减负荷，加密预处理单元的反洗频率，或在超滤进水端增设自清洗保安过滤器拦截300μm以上大颗粒。
五、排查运行参数
1.水泵启停方式：工频直接启动的水泵在启停瞬间会产生水锤效应，压力波在管路中震荡，其变化速率极易突破0.5bar/s的限值。处理方式是改用变频软启动，或在膜组件进水端加装缓冲罐吸收压力冲击。
2.阀门切换速度：过滤转反洗时，进水阀、反洗阀和排放阀需要按顺序动作。若阀门开启或关闭速度过快，膜组件内部会经历一次明显的压力阶跃。处理方式是调整阀门执行器的动作速度，或改用缓闭型阀门。
3.排气是否彻底：系统启动前若管路和膜壳内空气未排净，水泵可能吸入空气形成气蚀，表现为压力表指针剧烈抖动。处理方式是启动前全开排气阀，低速低压进水，待出水均匀无气泡后再升压。
六、监控、预防性处理策略
监控的重点是趋势变化，而不是等到数值超标才反应。日常需要记录如下数据：过滤跨膜压差、反洗跨膜压差、产水流量和反洗流量，并观察其变化趋势。
1）干预措施
①当跨膜压差较初始值升高0.5bar时，即应启动化学增强反洗（CEB）。这是一个提前干预的节点，不是等到跨膜压差升到上限才处理的。
②如果CEB后跨膜压差仍无法回落至正常区间，则需安排完整的CIP清洗。
2）数据采集频率要求
原厂要求系统数据在反洗和CEB阶段至少每2秒自动采集一次，过滤阶段至少每3分钟记录一次，以确保泵操作和阀门切换产生的压力变化被完整捕捉。
常态化的趋势监测、提前干预，能够有效制衡压力波动带来的各类负面影响，避免异常压力扰动造成的出水水质波动问题。把压力管控从被动应对转为主动预防，膜丝的结构完整性就能在设计寿命内得到有效保护，膜元件的性能优势才能充分兑现。
武汉蓝膜作为华中地区正规授权经销商，可为水处理项目提供杜邦IntegraTec™ MB系列超滤膜元件，为采购人员提供基于系统工况的防锤选型配置建议。如需西门子、杜邦、海德能、东丽、威立雅、漂莱特等国际知名品牌水处理耗材原装正品报价、样品试用或技术支持，可联系武汉蓝膜获取一对一服务。
本文由武汉蓝膜网（http://www.whlanmo.com/）原创首发，转载请以链接形式标明本文地址或注明文章出处！
鄂公网安备42060002000363号
