余氯对于反渗透膜来说是最致命的弱点，想必业内人士都不陌生！一般海德能、杜邦等主流膜元件均采用芳香族聚酰胺复合材料作为活性分离层，这种材料对游离氯极为敏感，会氧化破坏分子交联结构。出厂耐受余氯阈值普遍低于0.1ppm，仅适合零余氯进水工况。想保障锅炉补给水系统长效稳定运行，唯有精准识别余氯氧化损伤特征、搭建完善的前置防护体系。
一、余氯氧化损伤机制
余氯对聚酰胺膜的破坏不是简单的表面腐蚀，而是化学反应：
1.攻击目标：游离氯分子攻击膜分离层（聚酰胺材料）中的酰胺键。
2.反应过程：余氯会置换膜材酰胺键氢原子，破坏分子交联结构，最终造成反渗透膜脱盐能力下降。
3.加速因素：当水中同时存在微量重金属离子（如Cu²⁺、Fe²⁺）时，氧化反应速度会成倍加快。
二、造成电厂进水余氯超标的成因
1）杀菌剂与还原剂投加失衡
夏季原水菌藻滋生旺盛，运维人员加大含氯杀菌剂投加量，还原剂配比未同步调整，造成水体余氯残留超标。
2）活性炭过滤器失效
活性炭可通过化学还原反应将余氯转化为无害的氯离子，是可靠的保安过滤器。当活性炭吸附容量耗尽，或滤层因板结、微生物滋生而失效时，余氯便会穿透骤增。
3）余氯在线监测失准
若余氯分析仪校准不及时或故障，运维人员无法及时发现余氯穿透，导致事故持续发生。

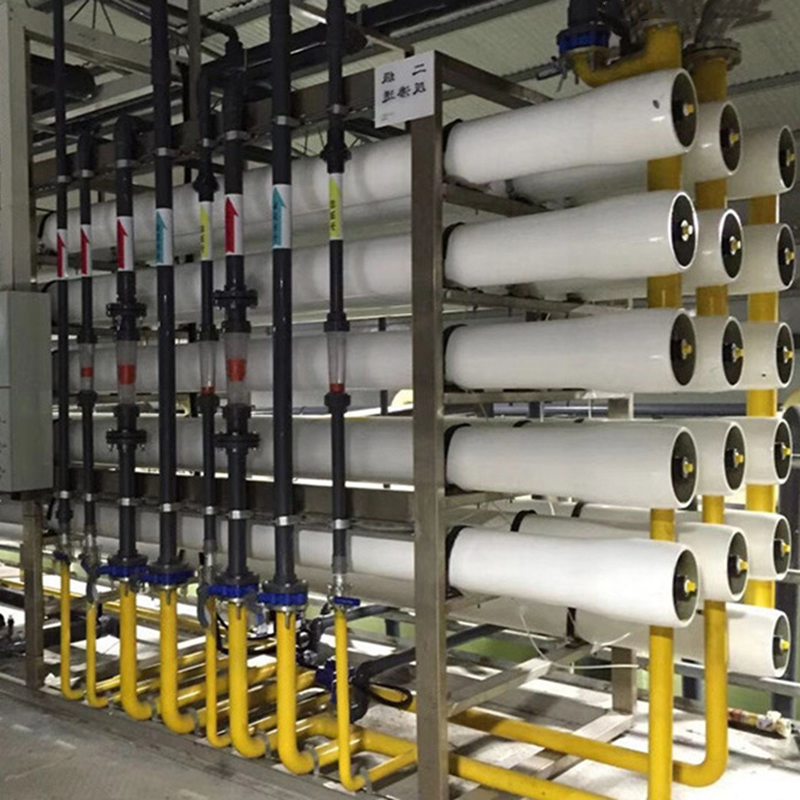

三、举例反渗透膜遭遇余氯的损伤后果
不同品牌电厂专用膜材质配方略有差异，但均无法耐受持续性余氯超标，损伤后果各有特点。
①杜邦BW30XHR系列膜元件，脱盐精度高、抗污染性能优异，适配高压锅炉补给水工况。但遭遇余氯超标，膜表面致密分离层会被氧化疏松，直接出现脱盐率断崖式下跌，且无法修复。四、反渗透膜氧化损伤的判断技巧
②海德能PROC10增强型抗污染膜，采用高交联聚酰胺改性结构，膜面光滑低吸附，脱盐率高达99.75%，耐酸碱清洗、抗有机污堵能力突出，是电厂复杂水质主流选型；该膜安全余氯阈值严格低于0.1ppm。持续余氯超标，膜面截留孔径失衡，出现产水量异常升高、脱盐率持续衰减的问题，不仅出水水质不达标，还会大幅增加后端EDI、混床精处理运行负荷，且氧化损伤无法通过清洗恢复。
余氯氧化损伤和常规结垢、污堵故障数据表现完全不同，可快速区分排查。
1.数据特征：普通污堵会造成产水量、脱盐率同步下降；余氯氧化表现为产水量上升、脱盐率持续下滑，系统压差基本平稳。
2.工况追溯：夏季消杀高峰期、加药设备故障阶段，若水质莫名恶化，大概率为余氯氧化损伤。
3.修复效果：常规化学清洗无法恢复脱盐性能，即可判定为无法回转氧化损伤。
五、预防管控措施
1）活性炭过滤+还原剂双重脱氯
前端配置活性炭过滤器，勤换活性炭，空床接触时间不低于10分钟；活性炭后端增设亚硫酸氢钠还原剂投加装置，投加比例为1mg/L余氯对应1.8-3.0mg/L亚硫酸氢钠。
2）在线监测与自动联锁
在RO进水管路安装ORP在线监测仪和余氯检测仪，定期校准。海德能建议将ORP阈值设为175-200mV，电极信号触发时自动关停高压泵。
3）清洗系统隔离
超滤系统与反渗透系统严禁共用化学清洗系统。超滤膜清洗常用次氯酸钠消毒，残留氧化剂若进入反渗透系统将造成批量膜氧化报废。
4）停运保护规范
短期停运须用RO产水低压冲洗置换浓水，长期停运须采用含亚硫酸氢钠的保护液封存，隔绝空气氧气。
通过以上内容讲述，大家对于余氯氧化的损伤有目共睹，各大主流品牌膜元件均无法长期耐受氧化冲击。常规清洗维护只能处理表面污染物，无法修复被氧化破坏的膜交联结，但坚守科学的水处理运维标准，落实多重脱氯防护，可持续保障锅炉补给水的出水品质。
如需西门子、杜邦、海德能、东丽、威立雅、漂莱特等国际知名品牌水处理耗材原装正品报价、样品试用或技术支持，可联系武汉蓝膜获取一对一服务。武汉蓝膜作为华中地区正规授权经销商，可提供RO膜余氯氧化损伤诊断以及预处理工艺优化。
本文由武汉蓝膜网（http://www.whlanmo.com/）原创首发，转载请以链接形式标明本文地址或注明文章出处！
鄂公网安备42060002000363号
